Starter Slab & Face Slab
STARTER SLAB
Starter Slab merupakan lapisan beton penutup awal permukaan yang membatasi daerah miring pada plinth dan daerah horizontal.
Ada beberapa joint yang ada pada permukaan ini, diantaranya :
- Perimetric Joint
- Vertical Expansion Joint

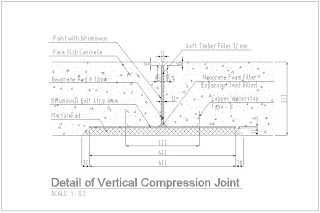

- Vertical Compression Joint
- Joint between Parapet with Face Slab.
FACE SLAB
Face Slab merupakan lapisan beton penutup yang berfungsi menahan air yang ada di penampungan.
Dalam menentukan tebal Face Slab, kita harus mengetahui tinggi genangan air design. Dengan ketentuan sebagai berikut :
Tinggi Air Genangan (H) dan Tebal Face Slab (t)
- Jika H > 100 m, maka t = 0.3 m + 0.002H atau t = 0.3 m + 0.004H
- Jika H = 50 m ~ 100 m, maka t = 0.3 m
- Jika H < 100 m, maka t = 0.25 m
Untuk bendungan Ponre-Ponre ini ditentukan tinggi genangan sebesar 51.5 m, maka tebal face slab yang dipergunakan adalah 0.3 m.
